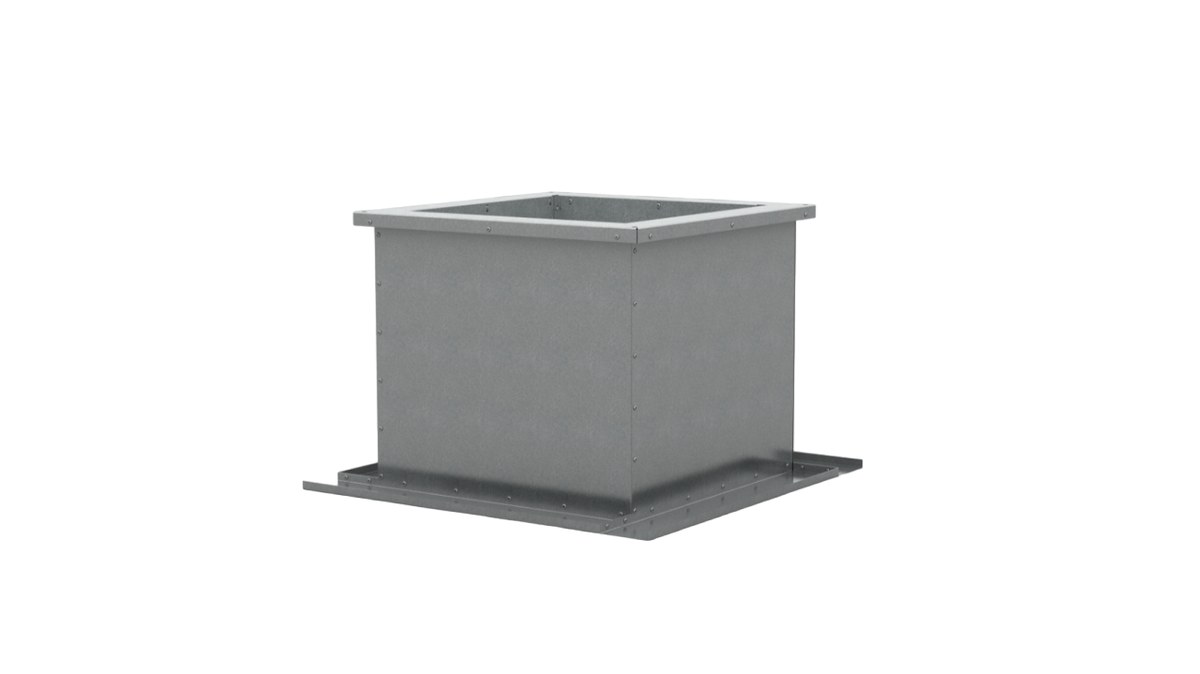

Стакан монтажный СТАМ-203
⚙️ Подбор и заказ
Характеристики
Описание
Стакан монтажный СТАМ-203 — утеплённая опорная конструкция с встроенным клапаном на приток для установки крышных вентиляторных установок ВКОП0, ВКОП1 и ОСА-Е на горизонтальной поверхности кровли.
Технические характеристики
Конструкция
Конструкция коробчатая: стальная сварная рама несёт основную опорную нагрузку, внутри неё закреплён воздуховод квадратного сечения из оцинкованной стали (исполнение Н) или нержавеющей (исполнение К1). Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена теплостойкая термоизоляция, снижающая теплопотери и предотвращающая промерзание узла. Снаружи рама имеет опорную поверхность для установки и крепления на несущей части кровли; в стакан встроен клапан на приток.
Принцип работы
Стакан служит переходом от кровельной конструкции к вентилятору: он воспринимает вес установки, передаёт нагрузку на несущую часть кровли и одновременно образует утеплённый участок воздуховода. Встроенный клапан перекрывает канал при остановленном вентиляторе, исключая переток тёплого воздуха из помещения наружу.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режим работы Т80 (температура перемещаемой среды до 80 °C). При заказе уточняются типоразмер под конкретный вентилятор, исполнение и параметры привода клапана.
Как подобрать
- По типу и типоразмеру крышной установки: ВКОП0, ВКОП1, ОСА-Е.
- По уклону кровли — СТАМ-203 рассчитан на горизонтальную поверхность.
- По исполнению материала: Н для обычных условий, К1 для агрессивной среды.
- По температуре перемещаемой среды — режим работы Т80.
- По требованиям к теплоизоляции узла и параметрам привода встроенного клапана.
Монтаж и обслуживание
- Стакан устанавливают на несущую часть кровли по опорной поверхности рамы и закрепляют по проекту.
- Кровельный пирог доводят до стакана без разрывов теплоизоляции, примыкание гидроизолируют.
- Вентилятор крепят к монтажному фланцу болтами, соблюдая соосность с воздуховодом.
- Привод клапана подключают по схеме, обеспечивая доступ к клеммной коробке при обслуживании.
- Периодически проверяют ход клапана, состояние уплотнений и герметичность примыканий к кровле.

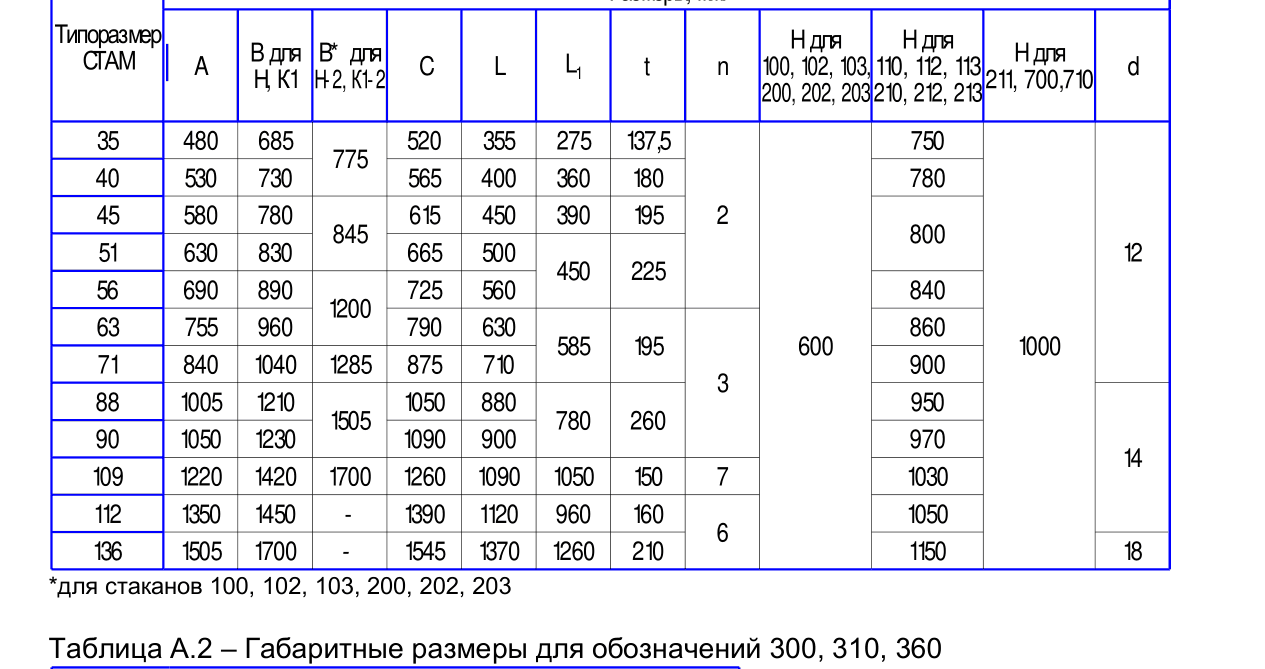

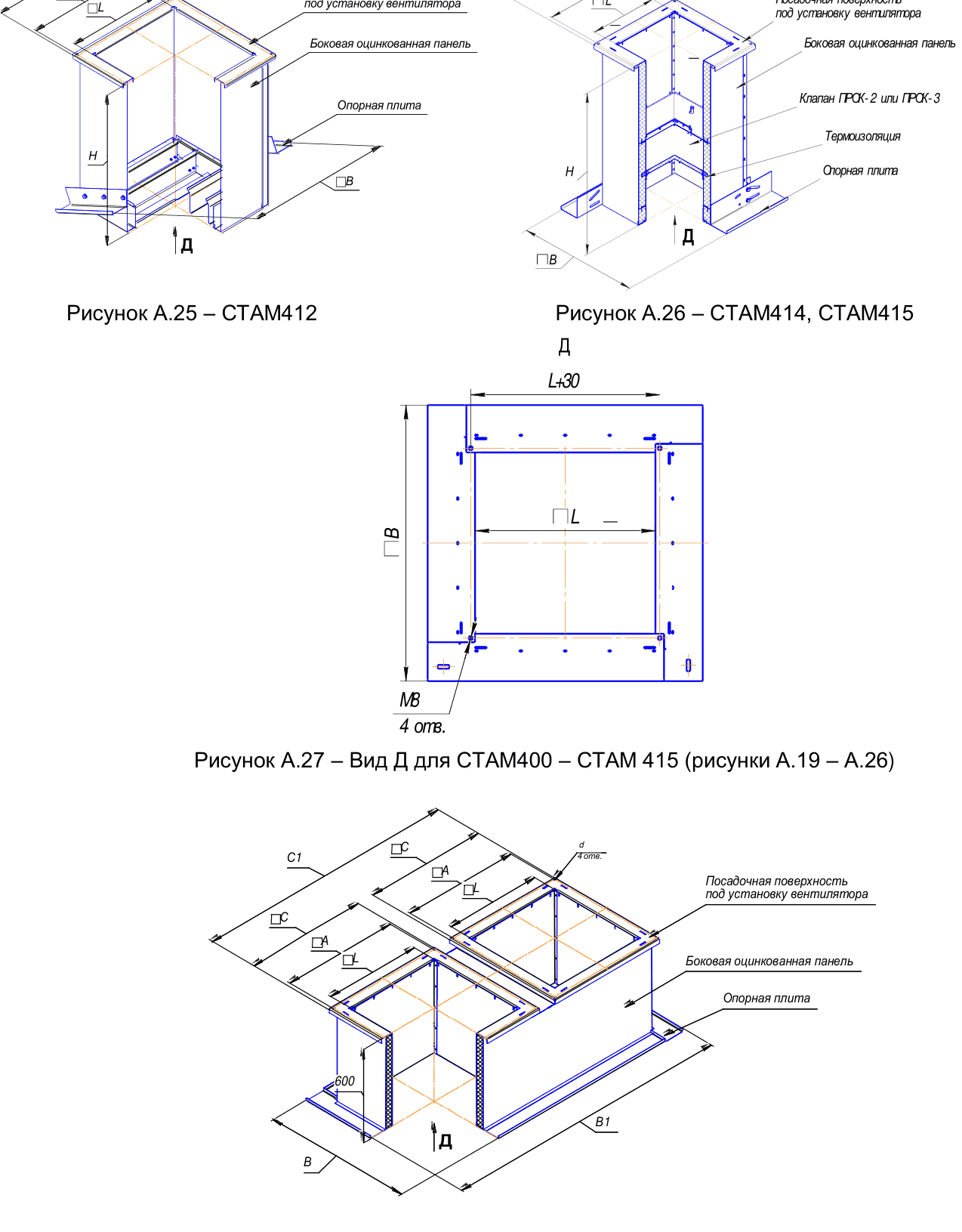

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации завода передаются с оборудованием, электронную копию высылаем по запросу.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
