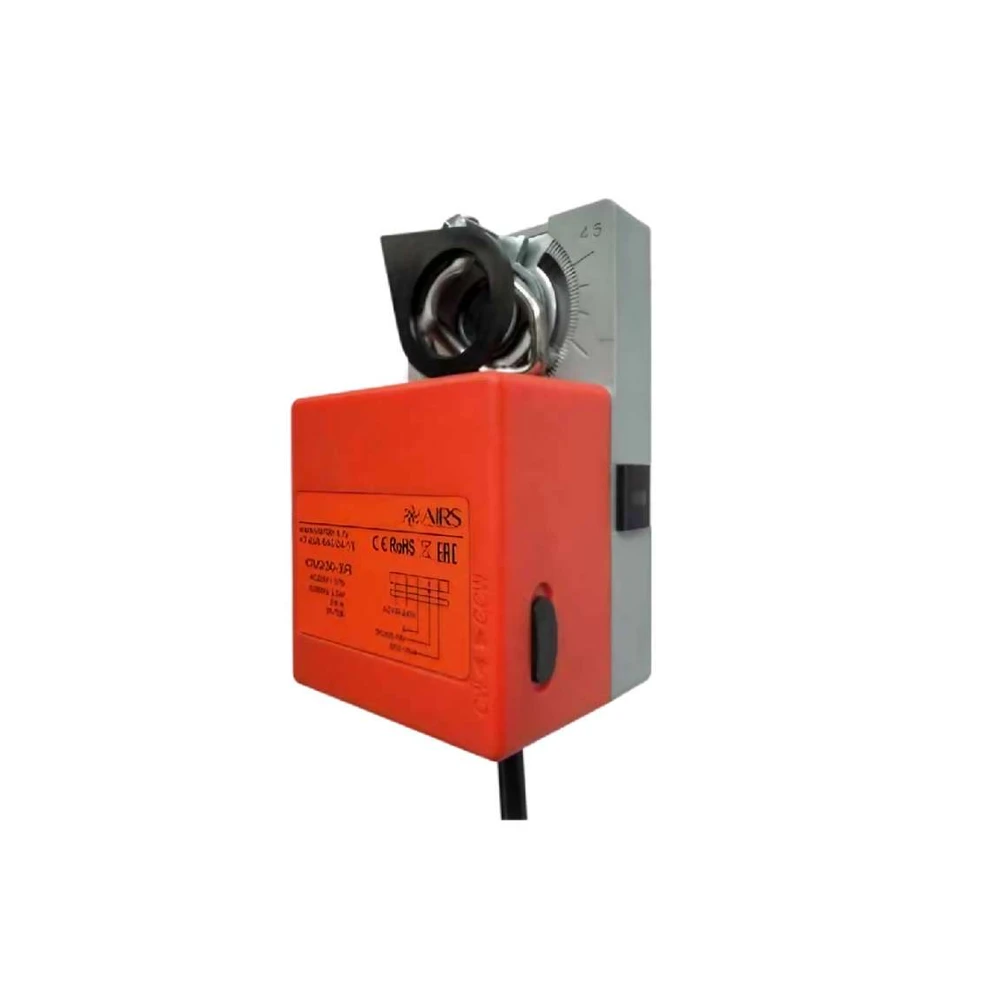

Электропривод AIRS CM230-SR
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS CM230-SR — электропривод AIRS: момент 2 Н·м, AC 230В, плавное управление. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.
Технические характеристики
| Номинальное напряжение | 220/230 В~ 50/60 Гц |
| Диапазон напряжения аналогового управления | 0…10В= |
| Потребляемая мощность при движении | 2,5 Вт |
| в покое | 0,7 Вт |
| Крутящий момент | 2 Нм |
| Угол поворота | 0°…90° |
| Время поворота | 50-70 сек |
| Индикация положения | Механическая – указатель |
| Класс защиты | III (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 45 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 0,6 кг |
Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» — по часовой стрелке; «OFF» — против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» — 0…10В или 0…20мА; «OFF» — 2…10В или 4…20мА.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6…16 мм или квадратного сечения 5…11 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Габаритный чертёж
Схема электрических подключений
Сигнализация положений
Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.
Аналоги
AIRS CM230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo CM230, BVM TM230-2.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
